ＳＳＴＶってどんな感じ？　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ＪＲ６ＯＰＺ(石橋　悟)



ＳＳＴＶは「ＳｌｏｗＳｃａｎＴｅｌｅｖｉｓｉｏｎ」＝低速度走査テレビの略称です。

ＳＳＴＶではフルカラー静止画像を、ゆっくりと送ることで音声と同じ周波数幅

３００〜２３００Ｈｚで送るようにしています。無線電話のマイク（音声）の代わりに

ＳＳＴＶ信号を送受信します。

ゆっくりと送るため、画像は１枚の送受信には約４０〜９０秒ほどかかります。

ＳＳＴＶの現状は、パソコン・リグ・ソフトにインターフェースの４つがあれば、

完璧に運用できます。（ハードからソフトに移行）

ソフトウェアはアナログであればＭＭＳＳＴＶ、ディジタルではＥａｓｙｐａｌが

お勧めです。

Ｅａｓｙｐａｌは、現在開発途上にあるため頻繁にバージョンが上がっています。

ダウンロードは、ＪＨ３ＥＣＡ局のホームページ

（http://www.eonet.ne.jp/~jh3eca/）を参考に、されて下さい。



受信は、パソコンのマイク端子かライン端子にリグの外部スピーカに接続します。

（ケーブルは、ステレオ・モノラルどちらでもＯＫです。ただしスピーカから音が

出なくなるため分配器を電気店などで購入の必要があります）

送信は、パソコンのスピーカ端子からリグのマイク端子に接続します。

（ＳＳＴＶ信号と音声の切り分けが必要な為ここでインターフェースが必要に

なります）



ＳＳＴＶの変更申請は「付属装置の追加」になりますので電波形式「Ｆ３Ｆ」

を追加申請します。（ＳＳＢ・ＦＭいずれの場合も同じです）

「変更用紙一式」を購入すると詳しい書き方が載っていますので

その通り記載すれば大丈夫です。





ＳＳＴＶの運用周波数は基本的にＳＳＢやＦＭで送信できる周波数では

可能ですが（アマチュア局関係告示のアマチュア業務に使用する電波の形式及び

周波数の使用区分で、電波の形式が「すべての電波の形式」）

ＪＡＳＴＡ（日本アマチュアＳＳＴＶ協会）のバンドプランで運用して下さい。

（ＪＡＳＴＡのホームページhttp://homepage3.nifty.com/jasta/）

各バンドの呼び出し周波数は、

３．５ＭＨｚ帯    ３．５２８MHz

７ＭＨｚ帯        ７．０３３MHz

１４ＭＨｚ帯　　　１４．２３０MHz  １４．２３０MHz

１８ＭＨｚ帯　　　１８．１６０MHz

２１ＭＨｚ帯　　　２１．３４０MHz

２４ＭＨｚ帯　　　２４．９８０MHz

２８ＭＨＺ帯　　　２８．６８０ＭＨｚ

５０ＭＨｚ帯　　　５０．３００ＨＭｚ

注）３．５ＭＨｚ・７ＭＨｚ以外のバンドでは、呼び出し周波数でＣＱを送信し

　　ＱＳＯは呼び出し周波数より高い周波数（＋３ＫＨｚ，＋６ＫＨｚ）で行い

　　低い周波数は自粛して下さい。(VUのバンドプランは無いようです。)

呼び出し周波数はＳＳＴＶ優先では、ありませんので他局に混信を与えないように

注意しましょう。



では実際のＱＳＯを見てみましょう。

２１ＭＨｚ帯での再現です。

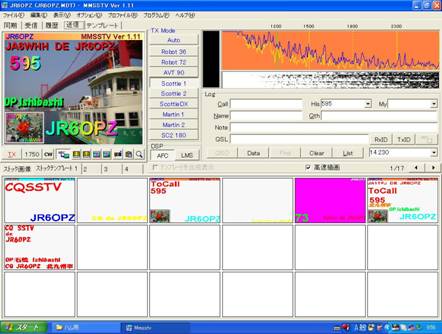

ＭＭＳＳＴＶ（アナログ）で２１．３４０ＭＨｚにてＣＱを送信です。





ＣＱに対する応答がありました。

JR6OPZの下の数字はシグナル・レポートです。





当局も先方局に対してシグナル・レポートを送りました。

この後、音声にてQHTやQRAを音声でQSOしました。

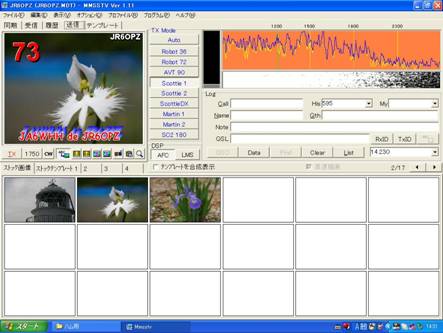

最後に73を送信してQSOは完了です。



実際SSTVを運用してみて感じたことは携帯電話やパソコン通信で

いとも簡単に画像が送受信できる中、送受信に時間はかかりますが、電波のみを

使って画像のやり取りが出来るSSTVにある種ノスタルジックな気分で

運用しています。

音声でのやり取りは少ないので英会話がNGでもSSTVであれば

海外局とのQSOも十分可能です。

「百聞は一見に如かず」です。

新しいハムライフも広がりますので是非SSTVを始めませんか。

それでは皆さんお空で会いましょう。
